軋鋼機軋機系列

一．用途 　　用于將4＂，6＂，8＂10＂鋼錠軋成各種規格的鋼坯或型材． 二．設備組成 　　由主電機．主減速機．人字齒輪機座和一架或幾架軋機組成．（下列軋機是安裝于軋鋼車間中的主機列．本廠還可以根據用戶需要配套推鋼機．移鋼機．輥道．升降臺．冷床．剪斷機等各種輔助設備．）

Ф400軋機

單位 Ф250×5 Ф300×5 Ф350×1 Ф350×3 Ф400×2 Ф500×2 Ф550×3 Ф600×3 軋輥直徑(最大/最小) mm Ф280/Ф245 Ф325/Ф280 Ф370/325 Ф370/Ф325 Ф430/Ф380 Ф540/Ф480 Ф580/Ф520 Ф630/Ф580 軋輥輥身長度 mm 1# 　700 2#~5# 600 1#　900 2#3#4#750 5#　600 1000 1#2# 1000 3#　600 1100 1500 1500 1#2# 1700 3# 1500 軋輥轉數 r/min 192.6 250 137 176 134 89   80 軋制力(雙片) KN 600 1000 1200 1200 1800 3000   4000 主減速機 中心距 mm 700 1000 800 1000 1200 1600   1700 速比   2.57 2.36 5.357 2.76 3.65 6.62   6.30 齒輪機座中心距 mm 250 300 350 350 400 520   600 主電機功率 kw 500 1000 380 630 1000 1250   2000 外形尺寸 (長×寬×高) mm 16900×2245×2300 20000×3230×2600 10100×2500×3000 17615×2000×3000 17500×3500×3300 18000×5000×3900 13000×2600×4442 20000×5000×4584

三輥軸承機架	三軸齒輪機座
1M減速機	JY￠220軸承軋機

Ф500×1000二錕式板帶軋機	400二輥冷軋機架
二軸齒輪機座	Φ120×200冷帶軋機
400二軸箱	Ф180×200冷軋二錕精軋機
名稱 產品型號 主要技術參數 電機功率 設備重量 備注 軋輥尺寸 坯料尺寸 成品尺寸 軋制力(KN) 軋制速度(m/s) 輥身長度 輥徑 厚 寬 厚 寬 系 列 二 輥 軋 機 Ф170×300mm 300 170 2.0 200 0.17   450 0.2-0.4 24.5 4.7 主要 用于 熱軋 板帶 材的 軋制 Ф250×300mm 300 250 10 200 0.5   1000 0.3 55 8.5 Ф250×350mm 250-300 184-200 6 200-260 1.2   1000 0.3 75 11.5 Ф310×400mm 400 300-310 0.45 140-300 0.12-0.15 140-300 1176 0.99 125 23.6 Ф350×350mm 350 350 12 240 1   1250 0.49 115 30.6 Ф420×350mm 350 420 30 250 1   1800 0.45 160 48.5 Ф485×850mm 850 455-485 30 330-560 0.45     0.88 275 52 Ф500×1200mm 1200 500 10 1050 0.5   2500 0.63 130 58 Ф500×1350mm 1200 510-490 20 1100 0.8 1100 4000 0.89 210 66

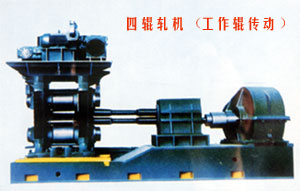

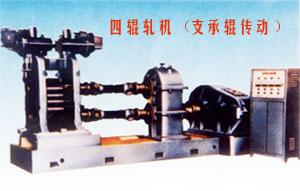

四輥冷軋機架　Φ150/Φ400×600	四輥冷軋機架 Φ180/Φ420×450

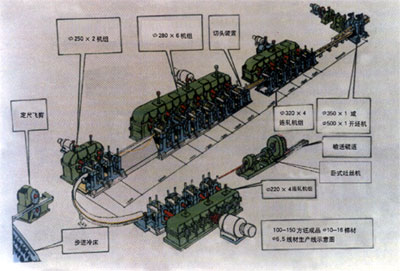

高速線材連軋生產線示意圖
一拖二連軋分配箱		一拖六連軋齒輪箱



★鞏義市神工機械有限公司專業生產系列軋鋼設備，主要生產：軋鋼機、軋鋼設備、熱軋機、熱軋設備、冷軋機、冷軋設備、棒材軋機、線材軋機、型材生產線、螺紋鋼軋機、角鋼軋機、扁鋼軋機、管樁端頭板軋機、帶鋼軋機、異型材軋機、刮板鋼軋機、鋼鍬軋機、鈦軋機、銅棒軋機、銅線材軋機、錨桿軋機、厚板軋機、寬帶軋機、疊軋薄板軋機、鋼板冷軋機、寬帶鋼冷軋機、無縫鋼管軋機、冷軋鋼管軋機、焊管軋機、車輪軋機、圓環輪轂軋機、鋼球軋機、齒輪軋機、絲杠軋機、小型軋鋼機、軋鋼機械、廢舊鋼筋改制設備等黑色金屬軋制設備及有色金屬軋制設備...鞏義市神工機械，河南省軋鋼機行業制作先鋒，擁有雄厚的技術力量和生產團隊，歡迎您的到來。聯系電話：13803818417宋麗萍，

購買軋機不必東奔西走，神工機械將為您提供最精致的軋鋼機系列產品。工廠地址：河南省鞏義市河洛神北開發區。▲我公司地處中原，建廠二十余年來，以誠信為本科技立廠的宗旨為眾多軋鋼機客戶提供了優質精良的軋鋼機系列產品，歡迎您來電或來廠實地考察，我們將恭候您的到來。
